AVR na osnovi tiristorja 250 KVA

AVR na osnovi 250 kVA tiristorjev popravlja nihanje napajalne napetosti izmeničnega toka brez uporabe gibljivih delov, pri čemer se zanaša na silicijeve krmiljene usmernike (SCR) in ojačevalne-transformatorje z elektronskim nadzorom za natančno, hitro in zanesljivo regulacijo napetosti.
Model: ZBW-250KVA
Nazivna moč: 250KVA
Vhodna napetost: 380VAC±20%
Izhodna napetost: 380VAC±3%
MOQ: 1 komplet/kos
Storitev OEM in ODM: na voljo
Blagovna znamka: Noyark
Pakiranje: etui iz vezanega lesa
Načini plačila: T/T, L/C, Western Union, kreditna kartica

Pošlji povpraševanje

Predstavitev izdelka

Specifikacije

Vrsta	Statični, polprevodniški, z uporabo SCR (tiristor)
Vrsta	Zračno hlajen (AN ali AF)
Nazivna moč	250KVA	Zaslon	LCD zaslon
Vhodna napetost	380VAC	Obvodni način	Samodejno
Območje regulacije	±20%	Regulacijski način	3 fazno neodvisno krmiljenje
Izhodna napetost	380VAC	Nivo hrupa	Manjši ali enak 55 dB
Izhodna natančnost	±3%	Izolacijska upornost	Večji ali enak 500 MΩ pri 1000 V DC
Popačenje valovne oblike	Nič	Dielektrična trdnost	3000V AC
Številka faze	3	Odzivni čas	Manjši ali enak 20 ms
Zaščite	Vhodni odklopnik, prenizka/previsoka napetost, preobremenitev, kratek stik
Delovna frekvenca	50/60Hz	Nadmorska višina	Manjši ali enak 1000 m
Material za navijanje	Aluminij (poln baker neobvezno)	Relativna vlažnost	Manj kot ali enako 95 % (brez-kondenzacije)
Izolacijski razred	F (H neobvezno)	Temperatura okolja	-15 stopinj do +45 stopinj
Preobremenitev	500 %, 1 sekunda	Stopnja zaščite	IP20 (IP44 in višji po izbiri)
Učinkovitost	Večji ali enak 98 %	Namestitev	Notranji (zunanji po izbiri), talni
Delovni cikel	Neprekinjeno	Standardno	IEC 61558-1
NeobveznoDodatki	Izhodni odklopnik; Prenapetostni odvodnik; Galvanski ločilni transformator; Naprava za zaščito faznega zaporedja; Harmonični filter; Zaščita pred previsoko temperaturo; Samodejni ponovni zagon; RS485

*Specifikacije se lahko spremenijo brez predhodnega obvestila. Nudimo storitev prilagajanja, lahko nam pošljete svoje podrobne zahteve.

Lastnosti

Hiter odzivni čas:Stabilizatorji statične napetosti so sestavljeni samo iz elektronskih vezij (ne gibljivih delov), zato lahko popravljajo izhodne napetosti pri visoki hitrosti.

Kontinuiteta:Brez{0}}kontaktni stabilizatorji napetosti s funkcijo samodejnega obvoda zagotavljajo neprekinjeno napajanje bremena.

Neodvisni nadzor faze:Vsi trifazni statični regulatorji z neodvisno fazno regulacijo.

Kompaktna velikost:Polprevodniški napetostni stabilizatorji so kompaktni zaradi majhne velikosti ojačevalnega transformatorja. V primerjavi s servo stabilizatorji izmenične napetosti je lahek in lahko prihrani prostor za namestitev.

Nizko vzdrževanje:V regulatorjih statične napetosti na osnovi SCR ni gibljivih delov, ni obrabe, zato je vzdrževanje malo.

Tiho delovanje:Statični stabilizatorji brez mehanskih delov, je brezkontakten in nizek nivo hrupa.

Visoka natančnost:Regulatorji napetostnih stabilizatorjev-na osnovi statičnih tiristorjev, ki uporabljajo elektronsko vezje za doseganje natančne regulacije, na voljo ±1 % tolerance.

Glavni deli

Glavna nadzorna plošča

Vzorči izhodno napetost, izračuna potrebno prilagoditev in pošlje ustrezen signal na pogonsko ploščo in scr.

Zaslon zaslona

Prikazuje vhodno napetost, izhodno napetost, izhodni tok, delovni status. Vrata RS485 so na voljo.

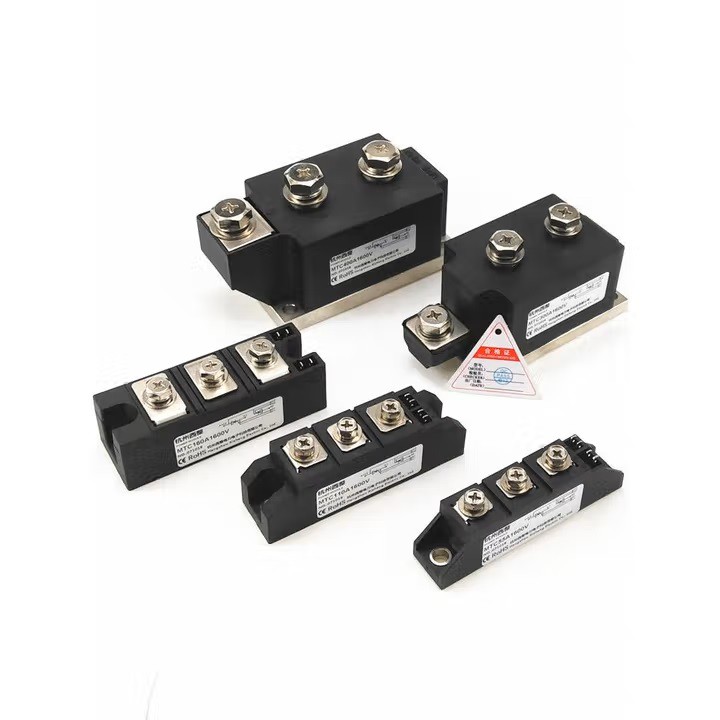

SCR-ji + pogonske plošče

Količina SCR se lahko razlikuje glede na nazivno moč. Vsaka faza z eno pogonsko ploščo.

Buck / Boost transformatorji

Nazivna moč < 200kva, 6 kosov toroidnega transformatorja v notranjosti, večja ali enaka 200kva, 4 kosi EI transformatorja v notranjosti.

Servo proti statiki

POGONSKI DEL
VIDIK	SERVO STABILIZATOR	STATIČNI STABILIZATOR
TEHNOLOGIJA	Zanesite se na motor{0}}mehanske komponente	uporabite močnostne elektronske komponente (kot so SCR ali IGBT)
OBMOČJE REGULACIJE	±15%, 20%, 30%, tudi do ±50%	Bolje znotraj ±20 %
ODZIVNI ČAS	Manjše ali enako 1s	Hitro, manj kot ali enako 20 ms
IZHODNA NATANČNOST	Običajno ±3 %	Do ±1 %
BYPASS NAČIN	Priročnik	Samodejno
NAČIN REGULACIJE	3-fazna neodvisna regulacija je neobvezna za enote z majhno močjo	Vse enote s 3 fazno neodvisno regulacijo
APLIKACIJA	Primerno za vse vrste obremenitev - uporovne, induktivne in kapacitivne	Ni zelo primerno za aplikacije z visokim-zagonskim tokom/induktivno obremenitvijo, nazivno moč je treba izračunati na podlagi zagonskega toka
VZDRŽEVANJE	Mehanski deli zahtevajo vzdrževanje.	Brez gibljivih delov (razen ventilatorjev), kar zmanjšuje potrebe po vzdrževanju.
HRUP	Morebiten hrup zaradi mehanskih operacij	Tiho delovanje
PREOBREMENITEV	Zelo dobro	Dobro

*Ne pozabite, da morate vedno upoštevati posebne zahteve vaše aplikacije, saj med tema dvema možnostma ni univerzalne "najboljše" izbire.

Galerija

*Vse slike so samo reprezentativne. Podrobne informacije o velikosti, teži in drugih tehničnih podrobnostih potrdite pri nas.

contactless zbw solid state voltage stabilizer

Vodniki za nakup

Izračunajte moč kVA. Ocenite porabo energije opreme ali stroja, ki ga boste priključili na samodejni stabilizator napetosti. 3-fazni izračun kVA: napetost x amperaža x 1,732 / 1000; Izračun 1-faznega kVA: napetost x amperaža / 1.000. Priporočljivo je, da izberete tiristorski stabilizator napetosti s 25–30% dodatne zmogljivosti za obvladovanje dodatne obremenitve v prihodnosti.

Določite vhodno (primarno) in izhodno (sekundarno) napetost. Vhodna napetost je napetost vira električne energije, ki jo je treba regulirati, izhodna napetost je napetost, ki jo dovaja stabilizator napetosti scr. Upoštevajte, da vsak drug stroj in naprava zahteva določeno napetost, stabilizatorji avr na osnovi Noyark scr zagotavljajo reguliranje vhodnega napajanja in zagotavljajo natančno izhodno napetost, ki jo potrebujete.

Izberite pravo številko faze. 1-fazno napajanje najdemo v domovih in majhnih stavbah, medtem ko trifazno napajanje najdemo v večjih komercialnih in industrijskih okoljih.

Ocenite obseg vhodne napetosti. Nihanje napetosti se razlikuje glede na geografsko lokacijo in kakovost napajanja. Določiti morate: najnižjo napetost na vašem območju in najvišjo zabeleženo napetost.

Preverite razpoložljivost nevtralne linije. Povezava Wye (zvezda) ali trikot. V zvezdni povezavi so štiri žice, tri žice so fazne žice in četrta je nevtralna, ki je vzeta iz zvezdne točke. Pri povezavi trikot so samo tri žice in nevtralni priključek ni uporabljen.

Izberite primerno stopnjo zaščite. IP20, IP44 in več.

Ugotovite pogoje namestitve. Treba je poznati: notranja ali zunanja montaža; nadmorska višina mesta namestitve in podnebne značilnosti; temperatura okolja.
